Okno v priestore tepelnej izolácie
Ak bolo pred desiatimi rokmi vyloženie okna do priestoru tepelnej izolácie technickou kuriozitou, dnes sa z tohto spôsobu umiestnenia otvorovej výplne stala takmer rutinná záležitosť. Rastúcich požiadaviek na efektívnejšie utesnenie otvorovej výplne v stavbe a čo najväčšie zníženie tepelných mostov sa chytil celý rad výrobcov. Vznikli tak rôzne riešenia a systémy predsadených okien - od certifikvaných a laboratórne vyskúšaných až po lacné "garážové" zostavy, o ktorých funkčnosti môžeme skôr pochybovať.
Najstarším a v praxi najviac vyskúšaným predsadeným systémom je nepochybne riešenie illbruck, ktoré sa na trhu prvýkrát objavilo už v roku 2021. Zároveň je aj najviac otestovaným systémom a ako jediné je nositeľom certifikácie ETA - 19/0192.
Jednoduché stavebnicové riešenie
Predsadený systém illbruck je založený len na lepení. Na to bol testovaný a posudzovaný v renomovaných inštitútoch ift Rosenheim a MPA Hannover. Výsledky týchto skúšok sú súčasťo ETA schválenia, ktorým je systém vybavený. Nenájdeme tu žiadne potenciálne tepelné vodiče, ktoré by znižovali účinnosť riešenia. Mechanické zabezpečenie sa v systéme aplikuje len ako pomocné, nie ako nosné.
Upevnenie
Kompletácia predsadeného rámu je jednoduchá ako detská stavebnica. jednotlivé nosné prifly sa prilepia na stenu špeciálnym lepidlom. Takto navrhnutý systém upevnenia dovoľuje prenesenie všetkých pôsobiacich síl do veľkej podkladovej plochy, čo systému umožňuje prenášať vysoké zaťaženie bez rizika poškodenia alebo vylomenia podkladu. Tým odpadá nutnosť dôsledne posudzovať únosnosť mechanických kotiev a ich vzdialenosť od okrajov. Kotvy slúžia len ako sekundárne zabezpečenie profilov, aby bola dosiahnutá čo najvyššia bezpečnosť systému a užívateľský komfort pri samotnej montáži.
Mechanická odolnosť
Nosné hranoly sú vyrobené z pevného kompozitu Purenit. Tento materiál je veľmi húževnatý a odolný proti akejkoľvek deformácii. Vďaka vysokej pevnosti materiálu v tlaku (4,5MPa) s prehľadom unesie aj veľmi ťažké okenné celky.
Vyloženie 35 - 200 mm

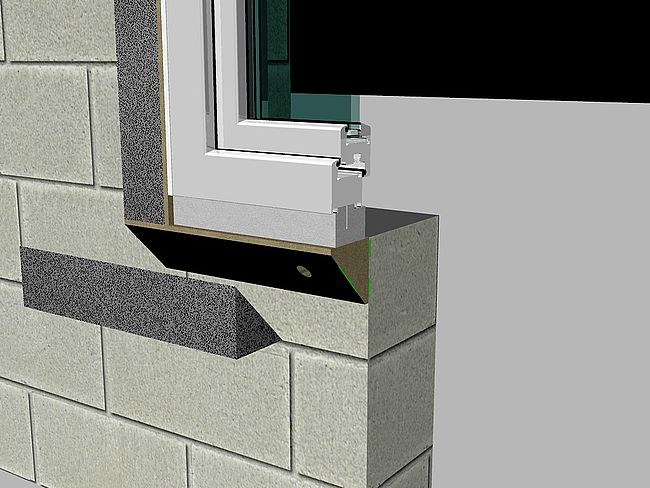

Predsadený systém je veľmi všestranný v zmysle jeho vyloženia. Základný hranol začína na šírke 35 mm a pokračuje cez trojuholníkové hranoly so šírkou 90 mm až po komponenty tvaru L pre vyloženie až do 200 mm. Všetko s certifikáciou na plne lepený systém.
Osadenie okna do predsadeného rámu
Okno sa do predsadeného rám inštaluje rovnakým spôsobom ako do ktoréhokoľvek iného otvoru. Na ukotvenie je možné použiť ako turboskrutky, tak aj kotevné plechy. Utesnenie pripájacej škáry sa vďaka dokonalej rovnosti predsadeného rámu rieši komprimačnými páskami. Aplikácia klasickej PUR peny tu už prakticky nemá žiadny význam.
(Písané pre časopis ASB ŠPECIÁL 2021)
