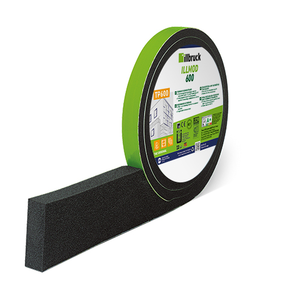

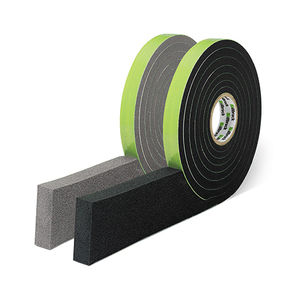

TP600 ILLMOD 600
Étanchéité des joints de fenêtres et de façades
Disponible dès à présent en version XXL : 8 à 10m ! Le TP600 est une mousse imprégnée destinée à réaliser l’étanchéité à la pluie battante des joints de façade, assurant une isolation thermique, acoustique et une perméabilité à la vapeur d’eau.
Domaine d'application

Mousse de polyuréthane à cellules ouvertes, imprégnée à cœur d’un mélange stable de résines synthétiques (exempt de cire et de bitume). Principales utilisations
• Calfeutrement de menuiseries extérieures conformément au DTU36-5
• étanchéité à la pluie battante
• résistance aux UV et aux intempéries
• performances acoustiques.
• Joints de dilatation jusqu'à 60 mm, joints entre panneaux préfabriqués et joints de panneaux type prémur (étanchéité à la laitance)



- Cahier des Charges validé et reconduit par SOCOTEC depuis 1986
- Le système ne fonctionne pas par adhérence mais par décompression
- Pose rapide un seul produit à mettre en œuvre, dans toutes les conditions climatiques
- Aspect final "rectiligne"
- Plus de 30 années d’expérience
Préparation




- Outillage : mètre, spatule, ciseaux ou couteau
- Les lèvres du joint doivent être parallèles (max. 3°) et dégagées de tout résidus de mortier ou de béton.
- Après avoir mesuré la largeur du joint sur place, choisir la section de TP600 en fonction des plages d’utilisation et des tolérances des supports.
Voir nos conseils de choix sur le cahier des charges.
Mise en oeuvre
- Couper la bande de cerclage ainsi que les premiers (et derniers) centimètres "surcomprimés" de la bande.
- Pour les joints verticaux, poser de bas en haut et abouter les extrémités (image 2).
- Respecter une surlongueur de 1 cm par jonction
- Pour obtenir une tenue optimale de TP600, il est recommandé de le poser en retrait de 2mm par rapport au parement.
- TP600 est revêtu sur une face d’un adhésif facilitant sa mise en oeuvre et son maintien dans le joint. Sur support humide présentant un manque d’adhérence, il est conseillé de caler provisoirement TP600 dans le joint, jusqu’à ce qu’il ait atteint une décompression suffisante assurant son maintien définitif.
- La compatibilité avec les mastics de calfeutrement (autres que ceux de la marque illbruck) ou certaines pierres naturelles (par exemple le marbre) requiert des tests de compatibilité au cas par cas, en raison d’un risque de modification de leur coloris.

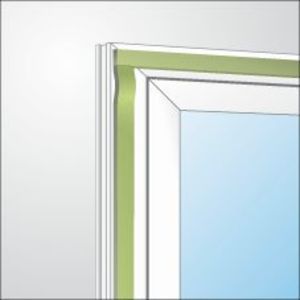

Mise en oeuvre Joints de fenêtres (image 1 et 2)
- Respecter une surlongueur de 1 cm par jonction et abouter les extrémités perpendiculairement : ne pas faire tourner la bande autour des angles (dans le cas du collage sur le champ de la menuiserie).

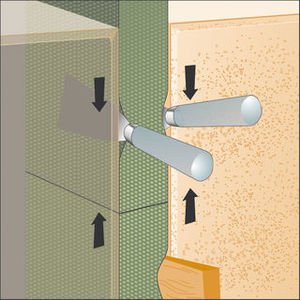

Mise en oeuvre Joints de façades (image 3)
- Lors de la pose d’éléments de façades lourdes, il est nécessaire de placer des cales de distance afin d’éviter une surcompression de la bande TP600.
- Dans le cas d’un support avec un coefficient d’absorption important, il est recommandé de réaliser un traitement hydrophobe des bords de joint avant la pose de TP600.
- Après installation de TP600, un traitement de la surface avec une peinture à l’eau est possible.
Mise en oeuvre joints en croix (image 4)
- Couper proprement la bande d’étanchéité TP600 à 90° et veiller à ce que les deux extrémités horizontales épousent parfaitement le joint vertical.
Précautions d'hygiène et de sécurité
Consulter la fiche de données de sécurité avant toute application sur notre site www.illbruck.com
Description
TP600 est destiné à réaliser, à lui seul, l’étanchéité des joints de façade et de menuiserie, à 1 ou 2 étages.
Il est également utilisé dans les bâtiments RE2020, passifs ou à énergie positive. Il permet alors de réaliser dans un système à 3 barrières (étanchéité à la pluie battante, isolation, étanchéité à l'air) la 1ère barrière c'est à dire l'étanchéité à la pluie battante.
Le système d’étanchéité TP600 est une mousse de polyuréthane à cellules ouvertes, imprégnée à cœur d’un mélange stable de résines synthétiques (exempt de cire et de bitume), qui lui confère les principales caractéristiques suivantes :
- étanchéité à la pluie battante
- résistance aux UV et aux intempéries
- performances acoustiques.
Il répond à la norme 85-570/A1 Classe 1, et reste directement exposé aux intempéries ; il est stable aux UV et garanti 10 ans.
Emballage
Application menuiserie
Code Art. | Couleur | Section | Longueur rouleau | Unités/Carton | Longueur totale |
---|---|---|---|---|---|
GAMME CHANTIER | |||||
318782 | Anthracite | 10/3-7 | 8 m | carton de 30 rlx | 240 m |
318924 | Gris | 12/3-7 | 8 m | carton de 25 rlx | 200 m |
318938 | Gris | 12/5-11 | 5,6 m | carton de 25 rlx | 140 m |
341273 | Anthracite | 12/5-11* | 5,6 m | carton de 25 rlx | 140 m |
318800 | Anthracite | 12/5-11 | 5.6 m | carton de 25 rlx | 140 m |
501511 | Anthracite | 13/4-9 | 6.6m | carton de 23 rlx | 151.8m |
318930 | Gris | 15/3-7 | 8 m | carton de 20 rlx | 160 m |
318786 | Anthracite | 15/3-7 | 8 m | carton de 20 rlx | 160 m |
318942 | Gris | 15/5-11 | 5,6 m | carton de 20 rlx | 112 m |
318804 | Anthracite | 15/5-11 | 5,6 m | carton de 20 rlx | 112 m |
318955 | Gris | 15/7-14 | 4,3 m | carton de 20 rlx | 86 m |
318819 | Anthracite | 15/7-14* | 4,3 m | carton de 20 rlx | 86 m |
318936 | Gris | 20/3-7 | 8 m | carton de 15 rlx | 120 m |
318792 | Anthracite | 20/3-7 | 8 m | carton de 15 rlx | 120 m |
318948 | Gris | 20/5-11 | 5,6 m | carton de 15 rlx | 84 m |
318811 | Anthracite | 20/5-11 | 5,6 m | carton de 15 rlx | 84 m |
318826 | Anthracite | 20/7-14 | 4,3 m | carton de 15 rlx | 64,5 m |
318960 | Gris | 20/7-14 | 4,3 m | carton de 15 rlx | 64,5 m |
314340 | Anthracite | 20/8-18 | 3,3 m | carton de 24 rlx | 79,2 m |
501229 | Anthracite | 20/10-20 | 4.5 m | carton de 12 rlx | 54 m |
501228 | Gris | 20/10-20 | 4.5 m | carton de 12 rlx | 54 m |
GRANDES LONGUEURS | |||||
356489 | Anthracite | 12/5-11 | 10 m | carton de 20 rlx | 200 m |
356490 | Anthracite | 15/5-11 | 10 m | carton de 16 rlx | 160 m |
356491 | Anthracite | 20/5-11 | 10 m | carton de 12 rlx | 120 m |
356492 | Anthracite | 15/7-14 | 8 m | carton de 16 rlx | 128 m |
356493 | Anthracite | 20/7-14 | 8 m | carton de 12 rlx | 96 m |
* Rouleaux sous blister sans étiquette
GAMME LIBRE-SERVICE | |||||
Conditionnement vrac | |||||
315215 | Anthracite | 12/3-7 | 8 m | carton de 45 rlx | 320 m |
315216 | Anthracite | 12/5-11 | 5,6 m | carton de 40 rlx | 224 m |
309081 | Anthracite | 15/2-4 | 10 m | carton de 32 rlx | 320 m |
341916 | Anthracite | 15/3-7 | 8 m | carton de 32 rlx | 256 m |
396062 | Anthracite | 15/5-11 | 5.6 m | carton de 32 rlx | 179.2 m |
315217 | Anthracite | 15/7-14 | 4.3 m | carton de 32 rlx | 137.6 m |
309082 | Anthracite | 20/3-7 | 8 m | carton de 24 rlx | 192 m |
314338 | Anthracite | 20/5-11 | 5.6 m | carton de 24 rlx | 134.4 m |
314339 | Anthracite | 20/7-14 | 4,3 m | carton de 24 rlx | 103.2 m |
Conditionnement boite | |||||
396060 | Anthracite | 12/5-11 | 5.6 m | Carton de 15 boîtes de 4 rlx | 336 m |
309084 | Anthracite | 15/2-4 | 10 m | Carton de 15 boîtes de 4 rlx | 600 m |
396443 | Anthracite | 15/3-7 | 8 m | Carton de 15 boîtes de 4 rlx | 480 m |
396061 | Anthracite | 15/5-11 | 5.6 m | Carton de 15 boîtes de 4 rlx | 336 m |
309085 | Anthracite | 20/3-7 | 8 m | Carton de 15 boîtes de 4 rlx | 480 m |
314341 | Anthracite | 20/5-11 | 5.6 m | Carton de 15 boîtes de 4 rlx | 336 m |
314342 | Anthracite | 20/7-14 | 4.3 m | Carton de 15 boîtes de 4 rlx | 258 m |
Conditionnement box comptoir | |||||
341912 | Anthracite | 15/3-7 | 8 m | Box comptoir & LS de 20 rlx | 160 m |
341914 | Anthracite | 15/5-11 | 5.6 m | Box comptoir & LS de 20 rlx | 112 m |
Conditionnement box palette | |||||
398278 | Anthracite | 15/3-7 | 8 m | Box palette : 32 boîtes de 4 rlx | 1024 m |
343991 | Anthracite | 15/5-11 | 5.6 m | Box palette : 32 boîtes de 4 rlx | 716 m |
309088 | Anthracite | 20/3-7 | 8 m | Box palette : 32 boîtes de 4 rlx | 768 m |
Application Façade
Code Art. | Couleur | Section | Longueur rouleau | Unités/Carton | Longueur totale |
---|---|---|---|---|---|
GAMME CHANTIER | |||||
392354 | Gris | 25/10-22 | 4,5 m | carton de 8 rlx | 36 m |
392351 | Anthracite | 25/10-22 | 4,5 m | carton de 8 rlx | 36 m |
318845 | Anthracite | 30/8-18 | 3,3 m | carton de 10 rlx | 33 m |
392352 | Anthracite | 30/10-22 | 4,5 m | carton de 8 rlx | 36 m |
318990 | Gris | 30/13-29 | 5,2 m | carton de 10 rlx | 52 m |
318880 | Anthracite | 30/13-29 | 5,2 m | carton de 10 rlx | 52 m |
318848 | Anthracite | 35/8-18 | 3,3 m | carton de 8 rlx | 26,4 m |
319000 | Gris | 36/17-36 | 4 m | carton de 8 rlx | 32 m |
318895 | Anthracite | 36/17-36 | 4 m | carton de 8 rlx | 32 m |
318997 | Gris | 40/17-36 | 4 m | carton de 7 rlx | 28 m |
318892 | Anthracite | 40/17-36 | 4 m | carton de 7 rlx | 28 m |
319006 | Gris | 40/24-40 | 2,7 m | carton de 7 rlx | 18,9 m |
318907 | Anthracite | 40/24-40 | 2,7 m | carton de 7 rlx | 18,9 m |
318849 | Anthracite | 45/8-18 | 3,3 m | carton de 6 rlx | 19,8 m |
318850 | Anthracite | 55/8-18 | 3,3 m | carton de 5 rlx | 16,5 m |
395823 | Anthracite | 55/39-54 | 2,2 m | carton de 5 rlx | 11 m |
314337 | Anthracite | 70/52-67 | 2,2 m | carton de 4 rlx | 8,8 m |
Données techniques
Caractéristiques | Normes | Valeurs |
---|---|---|
Résistance à la compression | NF P 85-570/A1 | > 10.000 Pa |
Compression rémanente | NF P 85-570/A1 | satisfait aux exigences de la norme, Classe 1 |
Allongement à la rupture | DIN 53 571 | 120% |
Reprise d'épaisseur des produits comprimés | NF P 85-570/A1 | ≥ 0,9 En |
Etanchéité à la pluie battante en exposition directe avec une différence de pression de 600 Pa | NF P 85-570/A1 | satisfait aux exigences de la norme, Classe 1 |
Perméabilité à l'air | NF P 85-570/A1 | satisfait aux exigences de la norme, Classe 1 < 600 litres/heure/mètre à 100 Pa |
Résistance aux intempéries et aux rayonnements UV | NF P 85-570/A1 | satisfait aux exigences de la norme, Classe 1 |
Classement au feu | DIN 4102 | B1 : difficilement inflammable |
Température de service | de -30°C à +90°C | |
Perméabilité à la vapeur d'eau | EN ISO 12 572 | Sd = 0,14 m pour une épaisseur de 20mm |
Conductivité thermique | NF EN 12667 | λ10 ≤ 0,048 W/(m.K) |
Performances acoustiques | DIN 52 210 ISO 717-1 | R stw max 58dB (selon PV) |
Durabilité / Vieillissement | fonctionnement garanti 10 ans en respectant le Cahier des Charges | |
Compatibilité avec les matériaux de construction | DIN 53 433 | Pas de corrosion avec le fer, l'acier, la tôle zinguée, l'aluminium et le cuivre. Pas d'intercations négatives avec le béton, la tuile, la pierre calcaire, le PVC rigide, le plexiglass et le bois. Autres matériaux, PV d'essai sur demande. TP600 est compatible avec les peintures en phase aqueuse (dispersion) et les crépis extérieurs |
Conservation | dans son emballage d'origine fermé, dans un endroit frais et sec, entre +1°C et +20°C | |
Stockage | 2 ans |
