Comment calfeutrer une fenêtre posée en tunnel ou feuillure extérieure ? Le conseil d'expert d'illbruck

Pose en tunnel d'une fenêtre, solutions de calfeutrement

Encore peu répandue en France, sauf dans la construction bois, et fortement concurrencée par les habitudes de pose en applique intérieure (historiquement) ou extérieure (de plus en plus), la pose en tunnel s'est développée avec l'évolution de la Réglementation Thermique.

Présentation de la pose en tunnel

La pose en tunnel d’une fenêtre a pour objectif de positionner la menuiserie au plus près du plan d'isolation thermique dans l’épaisseur du mur. Elle peut se faire au nu intérieur, en tunnel centré ou au nu extérieur.

Le choix d’une pose en tunnel est effectué en fonction de la méthode constructive du bâtiment, du mode d'ouverture de la fenêtre, de considérations esthétiques et de la nature des matériaux.

Que ce soit en neuf ou en rénovation, la pose en tunnel d’une fenêtre a l’avantage d’être applicable à de nombreux types de construction :

Maison à ossature bois
Isolation thermique par l’intérieur (construction traditionnelle)
Isolation thermique répartie
Isolation thermique par l’extérieur

Solutions d’étanchéité pour la pose en tunnel

illbruck est doté d'une grande expertise pour la pose en tunnel et propose de nombreuses solutions d’étanchéité, conformes au DTU 36.5, pour son application que ce soit en neuf ou en rénovation.

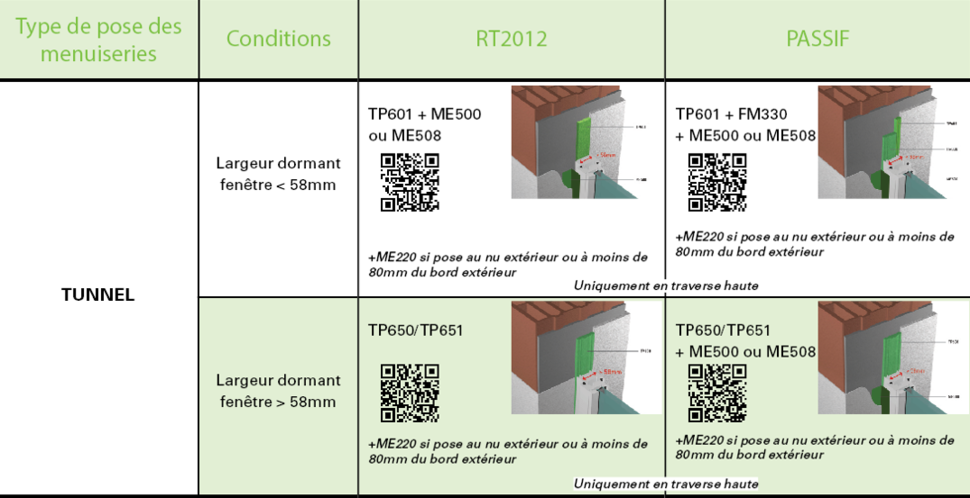

Solution technique lorsque la largeur du profilé est inférieure à 58mm

Pose en tunnel avec profilé inférieure à 58mm

Côté extérieur : la protection à la pluie battante est assurée par la mise en place d’une mousse polyuréthane imprégnée : TP601 – Cordon illmod 600c

Côté intérieur : l’étanchéité à l’air de la fenêtre est assurée par la mise en place d’une membrane adhésive étanche à l’air mais perméable à la vapeur d’eau : ME500 – Membrane Duo oula ME508 - Membrane Duo Auto-adhésive

Zone intermédiaire, notamment en construction passive : l’isolation thermique et acoustique entre le dormant de la fenêtre et la paroi est assurée par un produit de calfeutrement souple : FM330 – Mousse élastique

Solution technique lorsque la largeur du profilé est supérieure à 58mm

Pose en tunnel avec largeur du profilé supérieur à 58mm

Notre solution consiste à mettre en place un système 3 barrières constitué d’une bande de mousse imprégnée multifonctions, autoadhésive, de classe 1 le TP650. Ce produit s'appliquant sur les trois côtés de la menuiserie. En pièce d'appui, c'est le TP651 qui sera à employer.

Ce système assure l’étanchéité à l’air côté intérieur, la continuité de l’isolation thermique & acoustique dans l’épaisseur du joint, et la protection à la pluie battante côté extérieur.

Conformément au DTU 36.5, lorsque la menuiserie est installée à moins de 80mm du nu extérieur ou débordante côté extérieur, un complément d’étanchéité à l’eau est obligatoire en partie haute de la menuiserie sur la façade pour assure un rejet d’eau. Il est généralement réalisé à l’aide d’une membrane d’étanchéité EPDM (ME220) jointoyée avec la colle (OT015), et fixée avec une bande soline.

Système fond de joint et mastic

D’une manière plus traditionnelle, il est possible d’utiliser le système fond de joint et mastic, à condition d’utiliser les produits adéquats.

Pour les fonds de joint on peut utiliser des cordes PU ou PE de type PR101 ou PR102 ; ou une mousse imprégnée de classe 2 comme le TP300. En complément il faut utiliser un mastic, comme le FA101 ou FS125, attention toutefois à l’adhérence du mastic sur l’ancien dormant.

Pour parfaire le travail de rénovation et assurer un rendu esthétique, nous pouvons vous proposer un mastic acrylique comme le LD704, pour les finitions intérieures.

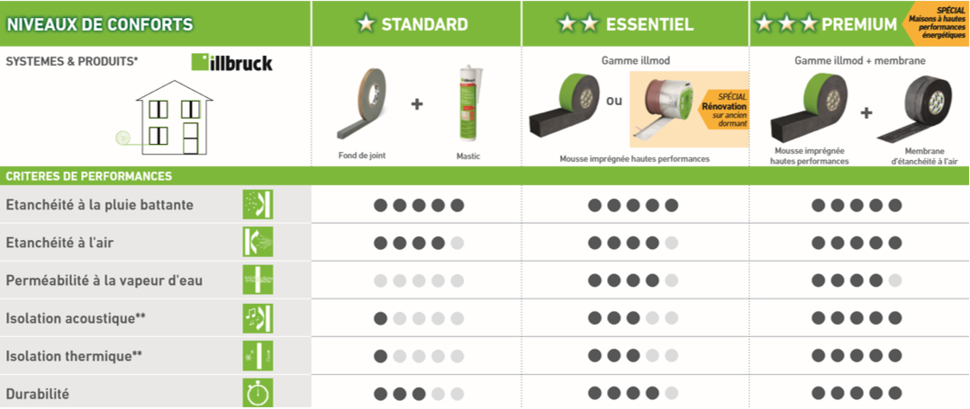

Guide de choix des solutions d’étanchéité pour les menuiseries extérieures

Pour vous aider dans votre choix, nous avons classifié les différentes solutions d’étanchéité par performance. Que ce soit en neuf ou en rénovation, nous offrons 3 niveaux de confort, du standard au premium. Pour en savoir plus, suivez notre guide de choix des solutions d’étanchéité pour les menuiseries extérieures.

Téléchargez le guide de choix
