Etanchéité des menuiseries du Centre Hospitalier d’Erstein

Cette opération en conception - réalisation, d’un budget de 20 millions d’€ toutes dépenses comprises, s’inscrit dans le cadre d’une reconstruction de 96 lits et de l’humanisation des locaux de ce centre hospitalier, créé en 1974 et spécialisé en psychiatrie.

Le projet

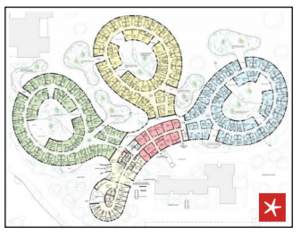

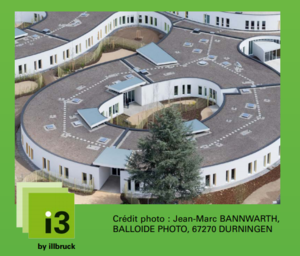

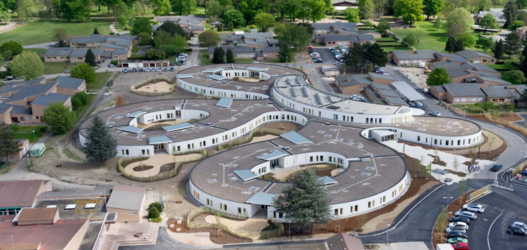

L’originalité de ce projet réside dans la forme exceptionnelle du bâtiment, rappelant un papillon qui, symboliquement, doit donner confiance au patient, afin qu’il se reconstitue, se développe pour s’envoler à nouveau vers une vie en bonne santé. Cette structure laisse donc toute la place à la lumière naturelle avec un patio central, des terrasses et puits de lumière.

Produit utilisé

TP650 est une mousse imprégnée 3 en 1 destinée à réaliser, à elle seule, une étanchéité triple barrière des portes et fenêtres posées en tunnel.

En savoir plus

Le défi: une architecture exceptionnelle, toute en courbes

L’architecture de cet ouvrage a nécessité l’emploi de coffrages circulaires avec 17 rayons de courbure différents ; les 400 châssis de menuiseries extérieures devant être posés en tunnel sur ce gros œuvre courbe, avec une garantie de performance d’étanchéité à l’air de 0.6 volume/h sous n50.

La solution : illmod Trio

illmod Trio a été retenu pour l’ensemble de ses performances :

  • thermique, assurant la continuité de l’isolation entre le gros-œuvre et la menuiserie,
  • acoustique, permettant un affaiblissement des bruits extérieurs,
  • d’étanchéité à l’air (éxigence de 0.6 volume/h sous n50) ,
  • de perméabilité à la vapeur d’eau, pour éviter toute condensation dans le joint,
  • mise en œuvre simple et rapide.
Produit utilisé

TP650 est une mousse imprégnée 3 en 1 destinée à réaliser, à elle seule, une étanchéité triple barrière des portes et fenêtres posées en tunnel.

En savoir plus

La réussite au rendez-vous

Les bons résultats obtenus sur les menuiseries extérieures ce chantier sont le fruit :

  • d’une bonne étude préalable de l’entreprise de pose conjointement avec le chargé d’affaires local de tremco illbruck, incluant la réalisation d’un prototype sur le site,
  • d’une interaction efficace entre les différents lots, le tout parfaitement orchestré par Eiffage Construction Strasbourg.

Les menuiseries extérieures en aluminium ont été fournies et posées par Philippi Cab avec des systèmes d’étanchéité illbruck i3 système «3 en 1» de type illmod Trio, qui assure des performances optimales.

Les participants

Réception des travauxFévrier 2014
Maître d’ouvrageCentre Hospitalier 67150 ERSTEIN
Entreprise généraleEIFFAGE Construction (67205 OBERHAUSBERGEN)
ArchitectesCabinet S&AA et Cabinet REY-LUCQUET et associés
Bureaux d'étudesOTE INGENIERIE et OTELIO
Entreprise de posePHILIPPI CAB (67210 OBERNAI)
Bureau de contrôleDEKRA (67118 GEISPOLSHEIM)
Système d’étanchéité TP650 - iIlmod Trio 58/7-15 en pose tunnel, Menuiseries Aluminium sur gros œuvre béton. 3000 ml de produit posé.
