Etanchéité du dôme de l’Eglise Notre-Dame de Dresde

Le projet : une parfaite étanchéité des joints à la base du dôme

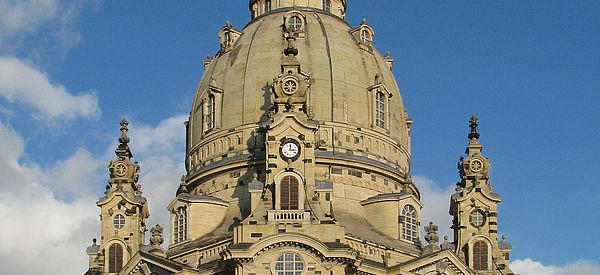

La reconstruction de l’église Notre-Dame de Dresde, détruite par les bombardements peu de temps avant la fin de la guerre, aura duré près de dix ans. En 2003, les travaux de construction en pierre du dôme ont été achevés : le dôme plane désormais à nouveau comme un point de repère sur la capitale saxonne. illbruck a développé une solution pour assurer l'étanchéité des joints à la base du dôme.

Produits utilisés

Le TP600 est une mousse imprégnée destinée à réaliser l’étanchéité à la pluie battante des joints de façade, assurant une isolation thermique, acoustique et une perméabilité à la […]

En savoir plus

Le défi

La courbe à sa base définit la forme de cloche typique du dôme de l’église Notre-Dame de Dresde. Il est recouvert de dalles de grès sur une superficie totale d'environ 650 m², et comprend une longueur de joint de plus de 2000 m. Le dôme (environ 1300 m²) se draine complètement par la base, pour laquelle une solution de calfeutrement adaptée aux matériaux de construction a dû être trouvée. L’étanchéité doit également être assurée en permanence et ne pas altérer la patine naturelle du grès. Par conséquent, l'application d'apprêts et de revêtements ainsi que certains produits d'étanchéité ont été exclus dès le départ. Une garantie de fonctionnement sur le long terme a également été demandée au fabricant dans l'appel d'offres.

La solution illbruck

illbruck a remporté l'appel d'offres grâce à une solution unique et testée sur l'un de nos sites de recherche & développement, et de production à Bodenwöhr, en Allemagne. Les conditions structurelles et climatiques à la base du dôme ont été reproduites avec du grès, en respectant les dimensions des joints d'origine, dans une chambre climatique. Le calfeutrement avec la mousse imprégnée illbruck TP600, étanche à la pluie battante, s'est révélé être efficace en permanence malgré les cycles de températures. Le test a également montré que l'imprégnation du produit ne migre pas dans le grès. Lorsqu'elle est correctement appliquée, la mousse imprégnée illbruck TP600 peut bénéficier d’une garantie de fonctionnement de dix ans ; sa qualité est contrôlée par le MPA Bau Hannover depuis 1995.

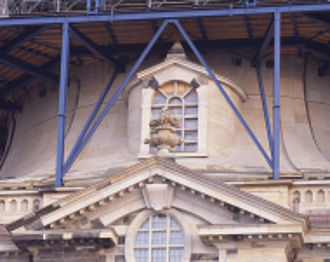

La pose a été réalisée par la société de Dresde Oschatz & Partner, qui a dû travailler avec une technologie de sécurité spéciale en raison de la forte pente au bas du dôme. Avant la pose de la mousse imprégnée TP600, des cordons de mousse PE à cellules fermées ont été utilisés en position de fond de joint comme « coffrage perdu ».

Les installateurs ont toujours adapté les dimensions de la bande à la largeur du joint, de manière à ce qu'elle reste toujours fortement précomprimée et ne puisse se dilater que de 3 mm maximum : Par exemple, la dimension 40/7-12 a été choisie pour les joints de 40 mm de profondeur et de 10 mm de largeur et la dimension 40/10-18 pour les joints de 13 mm de largeur. Grâce à la forte compression de la mousse, un contact en appui sûr sur les lèvres des joints est garanti à long terme et donc un haut degré d'étanchéité.

Le TP600 est une mousse imprégnée destinée à réaliser l’étanchéité à la pluie battante des joints de façade, assurant une isolation thermique, acoustique et une perméabilité à la […]

En savoir plus

Le joint d'étanchéité, réalisé avec TP600 illmod 600 à la base du dôme, permet un bon drainage de l'eau en toute sécurité et sans interaction chimique avec le grès. La très forte compression garantit une étanchéité élevée et une longue durée de vie du matériau.
