Quelles solutions d'étanchéité et de collage pour la fabrication de menuiseries métalliques ?

Les menuiseries aluminium, ou acier, plus généralement métalliques, nécessitent des produits de collage et d’étanchéité performants à toutes les étapes de fabrication, pour proposer des menuiseries performantes et durables.



Un spécialiste de la menuiserie métallique parle de nos solutions

Collage d’équerres et assemblage technique

Les menuiseries aluminium ou acier sont réalisées à partir de profilés, assemblés mécaniquement avec des équerres insérées dans les angles, et maintenues par vissage ou sertissage. Pour assurer plus de performance, les angles peuvent être renforcés par collage.

Pour mémoire, la réglementation thermique (RT2012) rappelle l’importance d’une parfaite étanchéité à l’eau et à l’air de ces assemblages. De façon à répondre à ces exigences, différentes solutions sont envisageables :

Comment traiter le collage des équerres ?

Le collage d’équerres peut être réalisé de différentes façons. Nous recommandons soit :

  • Une colle polyuréthane bi-composante : qui permet un collage rapide et pour toutes tailles de châssis. La PU038, en tant que colle bi-composante, assure une parfaite adhérence et une bonne résistance aux chocs.
  • Une colle mono-composante hybride : plus respectueuse de l’environnement et de la santé des utilisateurs, la SP050 est une colle polyvalente, bien adaptée aux châssis de taille petite ou moyenne, avec des équerres à visser.

D’autres solutions sont toutefois possibles, par exemple avec :

  • Une colle solvantée : compatible avec de nombreux supports, et conservant une excellente tenue au vieillissement, comme la colle multi-usages MT400.
  • Les mastics-colles : en fonction des capacités de collage attendues, il est envisageable d’utiliser cette typologie de produits comme le mastic colle hybride SP033 qui permet de nombreux assemblages, ou le PU902, à base de polyuréthane.

Comment étancher un assemblage démontable ?

Dans certains cas spécifiques, les assemblages doivent rester démontables. Dans ce cas, on privilégiera l’utilisation d’un mastic butyle, car il permet d’obstruer sans capacité de collage définitif. Le SB860 est le produit idéal pour ce genre d’application.

Etanchéité des coupes d’onglets

Un des impacts de la RT2012 réside dans le renforcement de l’étanchéité à l’air des assemblages des menuiseries aluminium. En complément du collage des équerres lors de l’assemblage des châssis, une étanchéité de la coupe d’onglet doit donc être réalisée simultanément.

L’étanchéité des coupes d’onglet est donc une étape qu’on ne peut négliger, différentes solutions existent :

SP030 est une colle-mastic de technologie hybride polymère, parfaitement transparente, destinée au collage transparent, souple et étanche.

En savoir plus
  • Les mastics-colles polyuréthanes : ce sont les mêmes produits qui permettent le collage d’équerre et assurent l’étanchéité de la coupe d’onglet. Bien entendu ils se déclinent en différentes couleurs. Nous vous suggérons le PU902, qui de par son haut module saura parfaitement remplir ce rôle.

Mastic-colle élastomère destiné au collage et l'étanchéité des différents matériaux du bâtiment et menuiserie métallique.

En savoir plus
  • Les colles solvantées : la colle solvantée mono-composante OT085 se transforme en une masse caoutchouteuse très résistante après réticulation. Le plus souvent ce type de colle est utilisé lorsque le traitement et la protection des joints en coupe d’onglet se fait avec des machines de types MTCO.

OT085 est une colle solvantée, mono-composante, à base de caoutchouc et de résines synthétiques. Elle se transforme en une masse caoutchouteuse résistante après réticulation.

En savoir plus

Etanchéité des assemblages mécaniques

Une fois le cadre réalisé, il faut également procéder à l’assemblage d’autres pièces qui jouent un rôle important dans l’étanchéité de la menuiserie métallique. Il faut par exemple réaliser l’assemblage du seuil avec le dormant, mais aussi la jonction entre la coulisse de volet roulant et la pièce d’appui de la menuiserie. Pour traiter ces points, on utilise des pièces découpées dans différentes matières.

Ces pièces découpées peuvent être en silicone cellulaire, considéré commele matériau le plus performant pour cette application, ou bien en EPDM cellulaire, ou encore en polyéthylène ; cette matière est la plus économique. Le tableau suivant donne un comparatif entre les performances de ces différentes matières :

ProduitsLes plusLes moinsUtilisations principales
SiliconeAllongement élevé, tenue température, excellent vieillissement, pas d'incompatibilitéRésistance à la compression limitée car risque de détruire les cellules Etanchéité des assemblages de menuiserie, application nécessitant une tenue en haute température
PEForte résistance à la compression économique, compatible mastics Perte de souplesse, faible rémanence, résistance aux UV limitéeRaccordement de pièce de menuiseries, isolation acoustique ou thermique, fond de joint
PUTrès bonne rémanenceNe résiste pas aux UVFond de joint
PVC

Etanche à l'eau, compression 30%, économique

Phénomène de transfert de plastifiantJoint d'étanchéité
EPDMEtanche à l'eau, compression 10%, bon vieillissement Incompatibilité avec mastic silicone, retrait de 3 à 8% Joint d'étanchéité
Néoprène Résiste à l'ozone, aux huiles et au vieillissement Incompatibilité avec mastic silicone, tachant, retrait : 4%Pièce d'assemblage, joint d'étanchéité

En fonction des besoins ces mousses peuvent être, ou non, adhésivées sur 1 face ou 2, pour faciliter leur positionnement. Elles peuvent être conditionnées en vrac ou en rouleau. nous restons à votre disposition pour vous aider à définir la référence la plus adaptée à votre usage. Contactez-nous.

Mousse à cellules fermées en caoutchouc synthétique EPDM étanche à l’air, aux gaz et à l’eau.

En savoir plus

Les mousses découpées en polyéthylène sont des mousses expansées à cellules fermées, de différentes densités de 29 à 140kg/m3.

En savoir plus

Mousse à cellules fermées en élastomère silicone.

En savoir plus

Collage de vitrage dans les coulissants

Les menuiseries aluminium ou métalliques ont l’avantage de présenter des profilés très fins, qui laissent passer un maximum de luminosité. Mais les fréquentes ouvertures des coulissants peuvent provoquer à la longue la déformation du montant au droit de la poignée. Pour y remédier et limiter cette incidence, il est proposé d’utiliser une solution de collage du vitrage à l’intérieur du profilé, avec une colle à fort pouvoir adhérence. La SP350 est une colle High Tack, c’est-à-dire une colle qui fonctionne avec un effet ventouse et donc un tack immédiat, tout en conservant une élasticité permanente. Avantage supplémentaire, cette colle fait partie de la gamme dite hybride, c’est-à-dire sans odeur, sans solvant et sans isocyanate.

Attention :

  • le collage doit se faire de façon à conserver la ventilation et le drainage du double vitrage, autrement dit, en évitant tout contact de la colle avec le mastic de scellement du vitrage. Le collage doit donc s’effectuer sur les côtés de la feuillure du vitrage, et surtout pas en fond de feuillure.
  • dans le cas de vitrage feuilleté, lorsque le vitrage est équipé d'un film EVA, ne pas utiliser de colle hybride. Si le vitrage est équipé de films PVB, l'usage de colle hybride est possible.

SP350 est une colle high tack de technologie hybride polymère, qui convient particulièrement pour les collages des équerres et des panneaux acoustiques.

En savoir plus

Collage divers

Parmi les collages considérés comme divers, on traite ici des jonctions des joints de bourrage EPDM ainsi que des collages des éléments de finition sur les menuiseries métalliques.

Afin d’assurer la continuité des joints de bourrage EPDM et de contrarier le retrait, un collage doit être effectué à l’aide d’une colle cyanoacrylate. Ces colles se présentent sous différentes formes :

CY011

Cyano

Colle instantanée liquide et mono-composante qui permet le collage rapide d’une grande variété de métaux, plastiques (sauf PP, PE, PTFE, Silicone), élastomères, verre, pierre, […]

En savoir plus

Colle instantanée gel et mono-composante qui permet le collage rapide des surfaces poreuses.

En savoir plus

CY013 est une colle liquide mono-composante qui permet le collage instantané des métaux ferreux et non ferreux ainsi que des matières synthétiques et des élastomères.

En savoir plus

Pour les collages de plats de finition, cornières ou baguettes ou tout autre élément, les 3 options suivantes sont envisageables :

- une colle ou un mastic-colle hybride, en cartouches,qui ont l’avantage d’être faciles à extruder quelle que soit la température extérieure ; sans odeur et sans isocyanate, elles sont respectueuses de l’environnement et de la santé des utilisateurs. On peut utiliser la colle polyvalente SP050 ou le SP033 mastic-colle d’assemblage.

- Un adhésif double-face, comme le TN140, est également une solution possible, car il est conformable et dispose d’une excellente résistance thermique et au cisaillement. En fonction des cas, on peut aussi bien utiliser des bandes de mousse à cellules fermées adhésives, conformables également, qui sont idéales avec un support pour réduire la tension du joint sur l’assemblage, comme proposé avec le TN252. Il existe aussi des double-faces acryliques, comme le TN027, complètement transparents, invisibles après application et qui ne jaunissent pas.

- Un mastic-colle polyuréthane : les colles polyuréthane, comme le PU902, ont une bonne capacité d’adhérence sur de nombreux supports, mais elles restent solvantées.

SP050 est une colle extrêmement polyvalente qui permet des applications diverses et variées, et qui adhère sur supports humides non ruisselants.

En savoir plus

TN140 est une bande avec adhésif acrylique à résistance thermique et au cisaillement élevé conçue pour des application intérieures et extérieures. Elle s'utilise tout […]

En savoir plus

Mastic-colle élastomère destiné au collage et l'étanchéité des différents matériaux du bâtiment et menuiserie métallique.

En savoir plus

Etanchéité de vitrage pour menuiserie acier

L’étanchéité du vitrage, dans les menuiseries métalliques, est généralement réalisée avec des joints EPDM à bourrer, fournis par le gammiste. Mais d’autres solutions sont envisageables tout en étant conformes aux prescriptions du DTU 39 Travaux de vitrerie-Miroiterie, telles que :

  • Les mastics silicones et fonds de joint : attention, il faut toutefois que ces mastics aient un label SNJF Vitrage (G25E), comme le FA101 Silicone menuiserie ou le FS125 Silicone fenêtre et façade.  Pour le fond de joint, on préconise une mousse polyéthylène à cellules fermées, souple, adhésivée sur une face comme le TN129.
  • Une mousse de PVC à cellules fermées : peut également utilisée pour réaliser des joints d’étanchéité à l’eau, à l’air, à la lumière, à la poussière et au bruit. Elle s’emploie également pour l’amortissement de chocs et de vibrations.
  • Les joints de vitrage EPDM à sec :   les profilés extrudés en EPDM cellulaire à cellules fermées sont généralement équipés d’une face adhésivée, qui permet de réaliser un système d’étanchéité de vitrage à sec
  • Mastic oléo-plastique OS201, ce type de produit est à appliquer en solin, mais uniquement en cas de simple vitrage sans pare-close, donc la plupart du temps en rénovation sur des châssis très anciens. Mais pour une bonne durée dans le temps, il est impératif que ce mastic soit systématiquement peint après séchage et durcissement en surface.

Précision importante : pour les mousses PVC et joints de vitrage EPDM à sec, il est impératif de bien respecter le taux de compression de respectivement 30% et 20%.

FA101 est un mastic silicone utilisé pour l'étanchéité des fenêtres. Recommandé pour les joints de menuiseries et les joints de dilatation.

En savoir plus

Mastic à réticulation neutre, alcoxy, utilisé pour les joints d'étanchéité autour des menuiseries extérieures, murs-rideaux, joints de façade, obturateurs miroiterie.

En savoir plus

Mastic oléoplastique à base d'huiles végétales et synthétiques utilisé pour la pose de vitrages en verre simple ou isolant.

En savoir plus

Nettoyage et protection des profilés

Comment nettoyer les profilés ?

D’éventuels résidus d’anodisation et l'évolution des compositions des laques nécessitent un nettoyage des profilés avant la pose du calfeutrement. Il convient de nettoyer les menuiseries aluminium avec des produits conçus et formulés à cet effet.

  • Les nettoyants sans solvant : que ce soit sur profilé laqué ou anodisé, il est possible d’utiliser ce type de nettoyants, avec la technique « des 2 chiffons ». Un premier chiffon est utilisé pour nettoyer le profilé avec le nettoyant, et le second pour retirer le surplus. Le nettoyant AA409 est le produit idéal pour cet usage, de plus il est biodégradable, et sans odeur ; un confort pour les utilisateurs.
  • Les nettoyants solvantés : Le AA404 est un nettoyant universel compatible avec tous types de profilé (laqués et anodisés). Plus spécifique, le nettoyant AA406 est destiné aux aluminiums laqués uniquement.

Comment protéger les profilés ?

Sur un chantier il n’est pas possible de laisser un élément sans protection : le menuisier doit la protection de ces ouvrages pendant toute la durée du chantier. A cet effet, il convient d’utiliser des films (65 à 80 microns) et des rubans (plus épais : 110 à 130 microns) adhésifs. Il en existe 3 types :

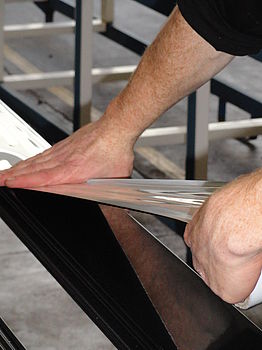

  • Films Polyéthylène (PE) opaques, sont reconnus pour leur haute résistance, le mieux est de privilégier un produit avec une face visible blanche pour les marquer. Le film de protection PE ME563 est le type de produit idéal, et fonctionne parfaitement pour la protection des laques lisses et des profils anodisés
  • Rubans Polychlorure de vinyle (PVC) noirs : ces rubans sont résistants aux UV, et protègent très bien les laques lisses et les profils anodisés. Cependant attention de prendre un produit de qualité pour s’assurer qu’il n’y ait pas de transfert de colle pendant une période suffisante, le ME440 le garantit pendant 6 mois.
  • Rubans Polyéthylène (PE) blanc sont des produits qui s’utilisent plutôt pour une protection temporaire. Ils sont souvent faciles à dérouler et à découper. Le ME610 assure en plus un pouvoir adhésif immédiat élevé.

Film autoadhésif en polyéthylène haute résistance et faible épaisseur (65 microns).

En savoir plus

Ruban PVC noir, de 0,13mm d'épaisseur résistant aux UV.

En savoir plus

Ruban polyéthylène de protection de coloris blanc de 0,11mm d'épaisseur.

En savoir plus
